微結構激光器的新助手——PT對稱、超對稱

　　激光器是一種高亮度、高效率和高相干性的能量轉換器件，特別是在半導體激光器系統中，不僅存在折射率的高低分布，而且還同時存在增益和損耗分布，是一個天然的非厄米光學系統。

　　通過引入人工微結構來調控激光器的折射率和增益損耗分布，在基于半導體激光芯片的光學平臺上可實現宇稱時間對稱(PT對稱)、超對稱(SUSY)等物理效應。其中，宇稱時間對稱有望改善激光器的光譜、近場和遠場分布，而超對稱有望實現單側模大功率的輸出。

　　這些物理效應的引入為激光器中模式調控提供了新思路，有利于降低傳統半導體激光器的模式調控手段所需要的工藝復雜度，進而獲得高性能新型微結構激光器，為片上光路集成開拓了新途徑。

　　PT對稱和超對稱的基本原理

　　PT對稱的基本原理

　　傳統的厄米量子理論認為只有厄米系統才會有實的本征值，然而Bender等人在1998年證明了滿足PT對稱的非厄米量子系統也可以擁有實的本征值。此時系統的哈密頓量H和算符PT對易并具有相同的本征態，系統處于PT對稱相;若哈密頓量H和算符PT不具有相同的本征態，系統的部分本征值變?yōu)槌蓪Φ墓曹棌?fù)數，系統進入PT對稱破缺相。這里的宇稱算符P有空間鏡像的作用，時間反演算符T具有反演時間流動的作用。

　　由于系統的哈密頓量的動能部分在PT算符的作用下具有不變的特性，所以一個PT對稱的系統要求其勢函數滿足V(x)=V*(-x)。這對應到光學系統中就要求其復折射率分布滿足n(x)=n*(-x)，即：折射率分布是偶對稱的，而增益損耗的分布是奇對稱的。

　　圖1(a)為作者團隊設計的側向PT對稱的雙波導陣列，他們從理論上分析了這種結構的模式特性，得到了類似于Miri等人模擬得到的PT對稱波導的光場局域特性[圖1(b)]。

　　在激光器的縱向引入PT對稱的光學結構[圖1(c)]，通過分析系統的零點、極點在復平面上的移動軌跡，可實現對激光器縱模的篩選，進而設計相干吸收(CPA)激光器。

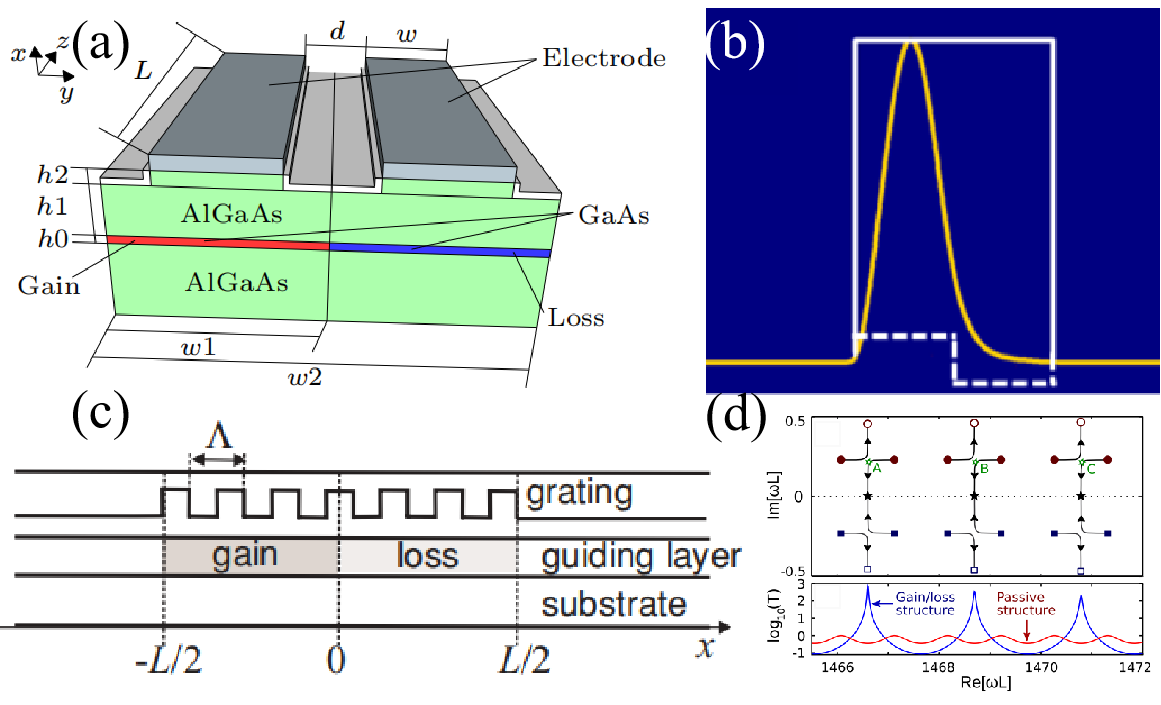

　　圖 1 具有PT對稱的光學微結構。(a)側向PT對稱的雙波導陣列的結構示意圖;(b)基超模的增益模式在側向PT對稱波導中的模場分布。白色實線為復折射率的實部，白色虛線為復折射率虛部分布，黃色曲線為電場強度;(c)Longhi等人提出的縱向PT對稱的的分布式反饋波導的結構示意圖;(d)Chong等人計算的縱向PT對稱的光學系統的散射矩陣的零點、極點分布圖以及取對數后的透射譜

　　超對稱的基本原理

　　超對稱(SUSY)最早源于量子場論，用于同等地處理玻色子和費米子，后又被用于量子力學和光學設計中。超對稱光學設計的主要思想是構建一個已知光學系統的超配對(Superpartner)系統。如果這個超配對系統缺失了原始系統的某個光子態的本征值并擁有原始系統其余光子態的本征值，則稱SUSY未破缺[圖2(a)];相反，如果超配對系統和原始光學系統具有相同的本征值，則稱SUSY發生了破缺。這里的本征值在離散的波導陣列或者諧振器陣列中代表著光學模式的傳播常數。

　　光學設計中經常用到的是未發生破缺的SUSY，此時可以通過Cholesky法或者QR分解法來構建已知光學系統的超配對系統，并在此基礎上設計具有相同散射特性的光學系統、SUSY模式轉換器和新型SUSY激光器陣列等。

　　圖2(b)為作者團隊模擬得到的具有五個脊條的SUSY激光器陣列的近場和遠場分布圖，數值上獲得了局域在原始脊條陣列的近場和單瓣的遠場分布。利用超配對陣列中的本征損耗或者人為添加的損耗來增大基超模和高階超模間的激射增益閾值差，可以提高激光器的水平光束質量。

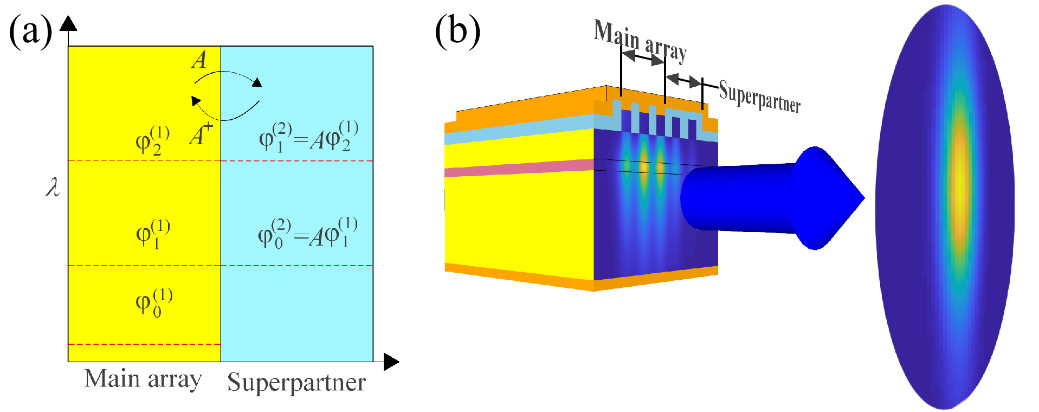

　　圖2 超對稱原理。(a)超對稱變換的原理示意圖;(b)有限元法計算得到的具有五個波導單元的超對稱激光器陣列的基超模近場和遠場分布示意圖

　　基于PT對稱的微結構激光器

　　利用PT對稱可以調控激光器的側向模式。這種思想最早由Miri等人于2012年提出，他們利用同向耦合模理論分析了PT對稱半導體激光器中不同模式的模場隨增益的演化過程，發現基超模會比高階超模先進入PT對稱破缺相。這是由于在一般情況下，波導的基模間的耦合系數要小于高階模間的耦合系數。

　　利用側向PT對稱半導體激光器的這種選擇性使得模式發生PT對稱破缺的特性，可以讓基超模中的增益模式局域在增益波導并獲得更多的增益，最終實現單側模的激光輸出。

　　基于這種思想，光泵浦的側向PT對稱激光器得以實現，許多電泵浦的側向PT對稱激光器也相繼問世。

　　Hayenga等人設計了電注入的側向PT對稱雙微環激光器。相比于傳統均勻加電的雙微環激光器的多模激射譜，這種PT對稱激光器的激射譜既是單側模的，也是單縱模的[圖3(a)-(c)]。作者團隊也設計了類似的側向PT對稱的雙脊條激光器，發現PT對稱破缺能夠使得激光器在特定電流范圍內獲得單瓣的遠場分布[圖3(d-e)]。

　　此外，具有縱向PT對稱性的微結構也可以調控激光器的模式特性。作者團隊設計了縱向PT對稱的單脊條激光器[圖3(df-eg)]，從該激光器在不同注入電流下的激射譜圖中可以看出：隨著電流的增加，激光器會進入到PT對稱破缺相，相鄰縱模的模式間隔也相應地增大一倍。

　　此外，研究人員基于PT對稱的拓撲陣列結構發現一維PT對稱陣列中存在拓撲邊界態，有望應用于新型拓撲器件的設計;PT對稱還被應用在激光器外延設計中，有望實現單模和大功率的激光器。因此，PT對稱在激光器中擁有廣闊的應用前景。

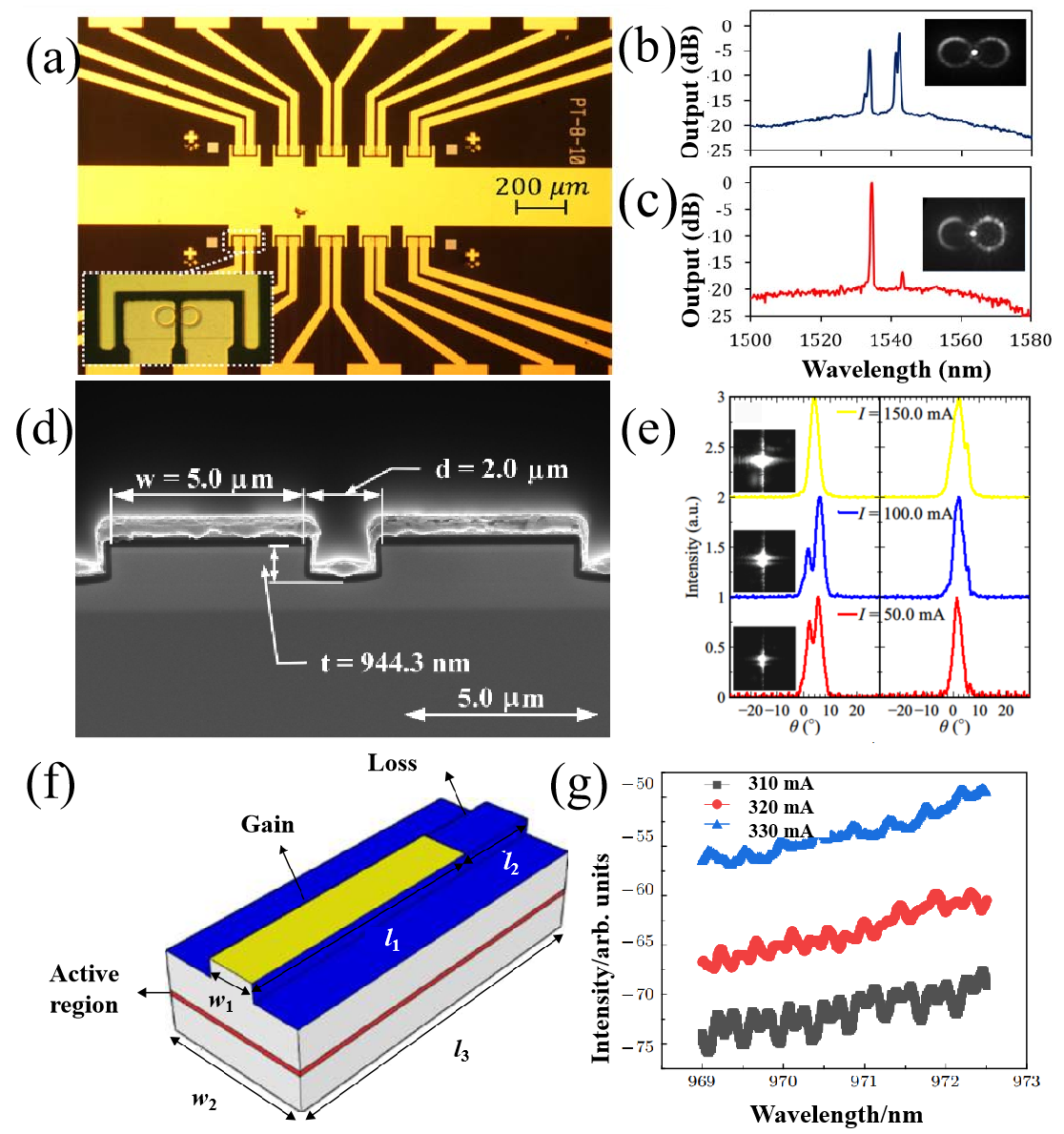

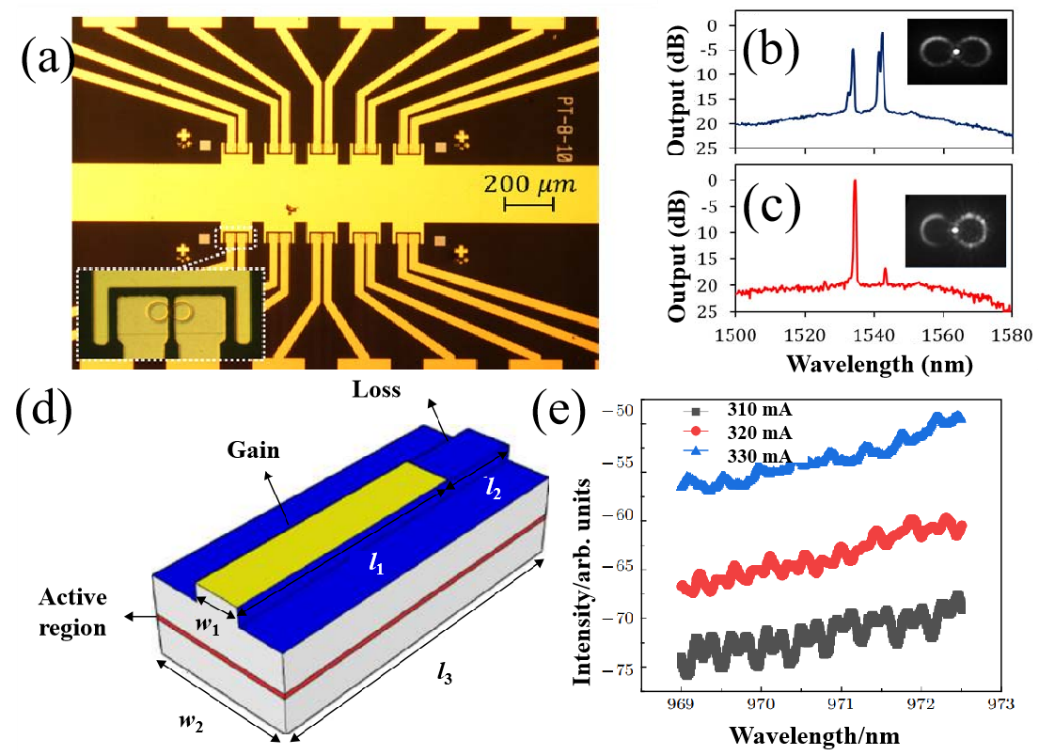

　　圖 3 基于PT對稱的微結構激光器。(a)電注入側向PT對稱的雙環激光器在顯微鏡下的放大圖;(b)均勻加電的雙環激光器的光譜圖;(c)只對右側微環加電的PT對稱雙環激光器的光譜圖;(d)電注入的側向PT對稱的雙脊條激光器的掃描電鏡圖;(e)對應的不同條寬的PT對稱激光器的遠場分布(插圖為近場分布);(df)電注入縱向PT對稱的單脊條激光器;(eg)該激光器在不同電流下的光譜圖

　　基于超對稱的微結構激光器

　　超對稱可以調控激光器的光場分布，尤其可以改善激光器陣列的側向模場分布。

　　Hokmabadi等人在2019年制備了光泵浦的超對稱激光器陣列，其掃描電鏡圖如圖4(a)所示。他們利用前面所提到的QR分解法構造了主陣列(原始陣列)的超配對陣列，并從超配對陣列中濾除了主陣列中的基超模。因此，主陣列的基超模會被局域在主陣列中，而其余的高階超模均會被耦合到副陣列中去[圖4(b)]。

　　利用超配對陣列中的本征損耗并選擇性地光泵浦主陣列，可以增大整個耦合陣列中基超模與高階超模之間的激射閾值差，從而實現了單側模的激光輸出[圖4(e-h)]。

　　圖4(c)、4(d)分別為單脊條激光器和傳統的五脊條激光器陣列的光譜，可見傳統五脊條激光器陣列的輸出光譜中，每個縱模均是由多個側模疊加而來的。而SUSY激光器陣列的光譜中，每個縱模均是單側模[圖4(e)]。

　　圖4(f)、4(g)分別為單脊條激光器和傳統的五脊條激光器陣列的側向遠場分布，可見后者的遠場是多瓣的，這是由多側模激射所造成的。而SUSY激光器陣列中激射的是基側模，因此其遠場分布仍然是單瓣的[圖4(h)]，并且由于腔面的發光面積變大了，SUSY激光器陣列的遠場分布半高全寬比單脊條激光器的更小。

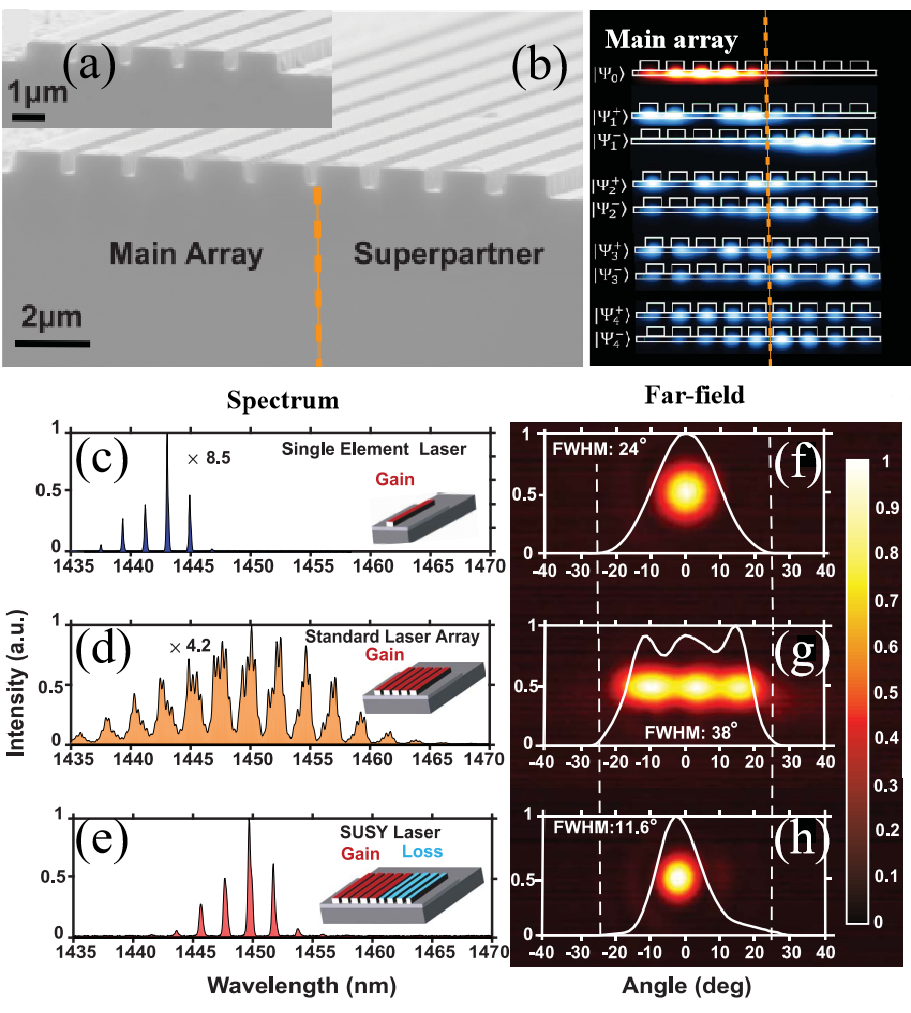

　　圖4 光泵浦的超對稱激光器陣列。(a)超對稱的脊條激光器陣列的掃描電鏡圖;(b)該激光器陣列的各階超模的模場分布;(c-e)單脊條激光器、傳統五脊條激光器陣列和超對稱激光器陣列的光譜圖;(f-h)對應的三種激光器的側向遠場分布

　　總結與展望

　　自1998年滿足PT對稱的非厄米量子系統被證實也可以擁有實的本征值之后，基于PT對稱微結構激光器的研究已經由光注入向電注入過渡，正邁向?qū)嵱没?/p>

　　PT對稱有助于激光器實現單模激射，還可以改善光束質量。需要注意的是，在大電流注入和高功率輸出的情況下，激光器內部易出現非線性效應，會導致PT對稱調制效應的喪失。非線性效應對基于PT對稱的激光器特性的影響已通過耦合速率方程得到了充分的解釋。

　　另一方面，基于超對稱的激光器還停留在光泵浦階段，超對稱變換的階數也只發展到一階或者二階，其擴展利用的空間較大。電注入的多點耦合超對稱激光器陣列有望解決傳統電注入激光器陣列多側模激射的問題，是未來高光束質量激光器陣列的一個重要發展方向。
